纯圆绕丝筛管焊机 纯圆绕丝筛管加工焊接设备hwj1200

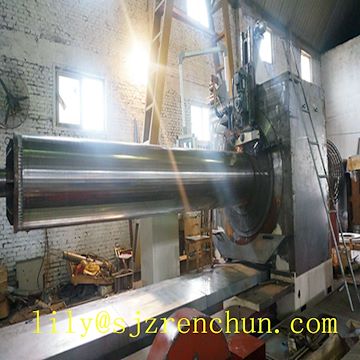

纯圆绕丝筛管焊机 纯圆绕丝筛管加工焊接设备hwj1200--点击浏览大图
“纯圆绕丝筛管焊机 纯圆绕丝筛管加工焊接设备hwj1200”参数说明
认证: ISO 品牌: 仁春
作用原理: 金属 电流: 交流
适用材质: 不锈钢 用途: 筛管的焊接设备
型号: hwj1200 规格: 仁春
商标: 仁春 包装: 木箱
产量: 1000
“纯圆绕丝筛管焊机 纯圆绕丝筛管加工焊接设备hwj1200”详细介绍

数控焊网机也称数控筛网焊接机,英文名CNC Welding nets machine, 主要用于不锈钢丝、低碳优质结构钢丝、滤管、筛网等高质量的焊接,是一种实用新型专利技术,专利号CN.3 ,被广泛应用于油井、水井、焦化洗煤、造纸、环境保护污水处理等行业,完成不同丝径,不同目数的各种焊网、滤管、滤器的焊接要求。

数控筛网机(HWJ)Φ1200×4000基本参数如下:

1、筛管直径:最大1200mm,最小600mm。

2、滤管最大长度:4000mm。

3、钢丝直径:最小1.5mm,最大5mm。

4、钢丝材质:碳钢、不锈钢。

5、三菱双驱动伺服电机,两台7.5KW,一台3.5KW。

6、焊接变压器功率:200KVA。

7、焊接速度(根据管径可调):最大20rpm,最小6rpm。

8、焊缝大小(数控可调):最小0.20mm,最大16mm。

9、焊缝精度:±0.03mm。

数控筛网焊接机是由在底座上装有主轴箱、焊接架和两个直线导轨中间通过丝杠传动装置装有滚珠丝杠,拖动箱安装在两个直线导轨上,并通过螺母与滚珠丝杠连接,滚筒装在主轴箱的主轴上,沿不同直径均布有等距圆孔的导向丝盘固定在滚筒的一端,带压板的丝盘装在丝盘座上,并与拖动箱的轴连接,主传动的伺服电机装在主轴箱上,并与主轴连接,在导向丝盘上方的焊接架上通过焊级调整装置装有焊级滚轮,主传动中和丝杆传动中的伺服电机通过电缆与数控箱连接组成,采用这种数控筛网焊接机可广泛地应用于生产筒状丝网和平网。
